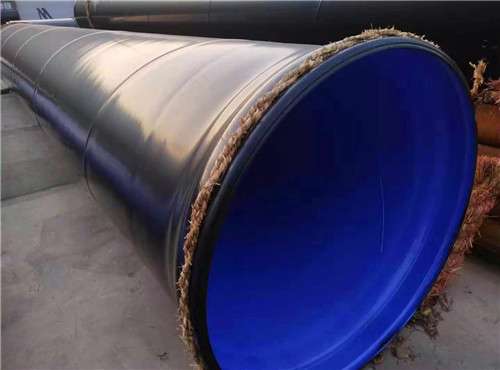

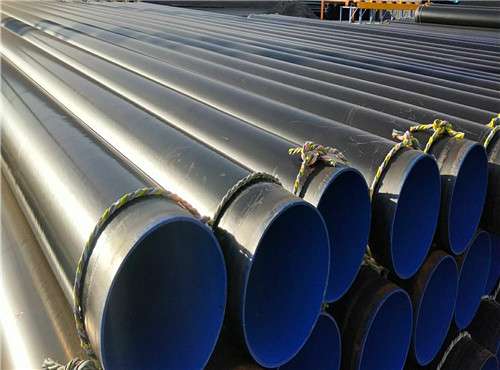

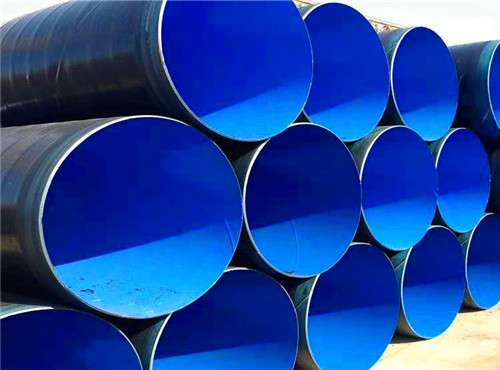

饮用水输送管线用内EP外PE防腐钢管甚至跨的生产与销售，极大提高了国内企业的市场竞争能力，增加了销售业绩，同时也带动竞争，推动了工程技术的进步。目前我国的国标化水平人有所欠缺，总体水平较低，螺旋管价格，缺乏相关的高技术标准，标准制定速度较慢，存在许多安全和资源方面的欠缺，但随着社会的发展，我国国标化的进程必然会不断前进。多头生产势比增加工程管理与质量监督的工程量。在近期钢铁的强势带动下，钢市经过短暂的休整后再现拉涨操作，市场跟涨情绪较积极，主流价格重心全线上移。螺纹钢、高线、热轧卷板、中厚板等一线城市价格全面，小窄带价格以及型钢市场表现较为亮眼，追涨情绪浓厚。唐山方坯价格迅速跟进，回过头来看，国内钢材价格在不知不觉中已大幅拉涨了近200元左右。法兰连接涂塑复合钢管厂家是采用PE(改性聚乙烯)进行热浸塑或EP(环氧树脂)进行内外涂覆的产品，具有优良的耐腐蚀性能。同时涂层本身还具有良好的电气绝缘性，不会产生电蚀。吸水率低，机械强度高，摩擦系数小，能够达到长期使用的目的。
给水涂塑复合钢管行业标准
建设部于2001年1月批准发布了《给水涂塑复合钢管》(CJ/T120-2001)城镇建设行业标准，并要求于2001年6月1日起实施。现将主要技术内容介绍如下：
该标准规定了给水涂塑复合钢管(以下简称涂塑钢管)的产品分类和标记、要求、试验方法、检验规则及标志、包装、运输和贮存。
该标准适用于工作压力不大于1.0MPa、工作温度为常温、公称口径不大于150mm的输送生活饮用水的涂塑钢管。对于直径超过150mm的涂塑复合钢管的制造，可参照此标准执行。 1.材料要求
1.1钢管
用于涂塑的钢管材质、规格、尺寸应符合GB/T3092的规定，钢管表面镀锌质量应符合GB/T30
91的规定。
1.2聚乙烯粉末
a)用于涂敷的聚乙烯粉末，其性能应符合表1的规定。
表1
|
项 目
|
指 示
|
检验方法
|
|
密度，g/10min ＞
|
0.91
|
GB/T1033
|
|
溶体流动速率，g/10min ＜
|
10
|
GB/T9643
|
|
拉伸强度，MPa ＞
|
9.80
|
GB/T1040
|
|
断裂伸长率，% ＞
|
100
|
GB/T1040
|
|
维卡软化点，℃ ＞
|
85
|
GB/T1633
|
|
不挥发物含量，% ＞
|
99.5
|
GB/T2914
|
|
卫生安全性能
|
符合GB/T17219的要求
|
b)聚乙烯粉末的检验除卫生安全性能一项外，其余各项由粉末生产厂家按每个生产批号进行检验，并向涂塑管生产厂提交检验报告。卫生安全性能的检验由国家指定检验机构按粉末牌号进行检验。
1.3环氧树脂粉末
a)用于涂敷的环氧树脂粉末，其性能应符合表2的规定。
表2
|
项 目
|
指 标
|
检验方法
|
|
密度，g/cm3
|
1.2-1.8
|
GB/T1033
|
|
粒度分布，% ＜
|
＞150µm,3 ; ＞2500µm,0.2
|
GB/T6554
|
|
不挥发物含量，% ≥
|
99.5
|
GB/T6554
|
|
水平流动性，mm
|
22-28
|
GB/T6554
|
|
胶化时间，s ≤
|
120(200℃)
|
GB/T6554
|
|
冲击强度，Kg.cm ≥
|
50
|
GB/T1732
|
|
弯曲试验φ2mm
|
通过
|
GB/T6742
|
|
卫生安全性能
|
符合要求
|
GB/T17219
|
b)环氧树脂粉末的检验除卫生安全性能一项外，其余各项由粉末生产厂家按每个生产批号进行检验，并向涂塑钢管生产厂提交检验报告。卫生安全性能的检验由国家指定检验机构按粉末牌号进行检验。
2制造方法
2.1用化学或机械等方法，对原管内表面进行处理，去除灰尘、油污。钢管内焊筋高度应控制在0.5mm以下，并不允许有尖棱角和锯齿性飞溅。
2.2对已处理的原管加热，用压送或抽吸等方法将塑料粉末送入原管内，使其熔融附着在内壁上，原管加热的温度及粉末塑(固)化的时间等应执行粉末生产厂的规定。
3涂层外观要求
3.1塑料涂层必须光滑，没有伤痕、针孔和沾附异物等妨碍实用的缺陷。
3.2涂塑钢管应具有使用性的直度，但两个端面与管轴必须成直角。
3.3聚乙烯涂层颜色宜为灰色，环氧树脂涂层的颜色宜为海兰色或乳白色。
4涂层厚度要求
涂层厚度应符合表3的规定。
表3
|
公称口径
|
涂层厚度
|
|
15
|
＞0.3
|
|
20
|
|
25
|
|
32
|
＞0.35
|
|
40
|
|
50
|
|
65
|
＞0.4
|
|
80
|
|
100
|
|
125
|
|
150
|
5涂层质量要求
涂层质量应符合表4的规定。
表4
|
项 目
|
要 求
|
|
聚乙烯涂层
|
环氧树指涂层
|
|
针孔试验
|
不发生电火花周穿现象
|
不发生电火花击现象
|
|
附着力试验
|
≥30N/10mm①
|
涂层不发生剥离
|
|
弯曲试验（公称口径≤50mm）
|
涂层不发生脱落，断裂
|
涂层不发生脱落，断裂
|
|
压扁试验（公称口径≥65mm）
|
涂层不发生剥落，断裂
|
涂层不发生剥落，断裂
|
|
冲击试验
|
涂层不发生剥落，断裂
|
涂层不发生剥落，断裂
|
|
卫生性能试验
|
符合GB/T17219要求
|
符合GB/T17219要求
|
|
①测量附着力时，如果薄膜断裂，应视为有充分的附着力
|
①测量附着力时，如果薄膜断裂，应视为有充分的附着力
