外聚乙烯矿用涂塑钢管

产品分类：矿用双抗涂塑钢管
发布时间：2021-04-14
浏览次数：

联系电话

15703170555

产品详情

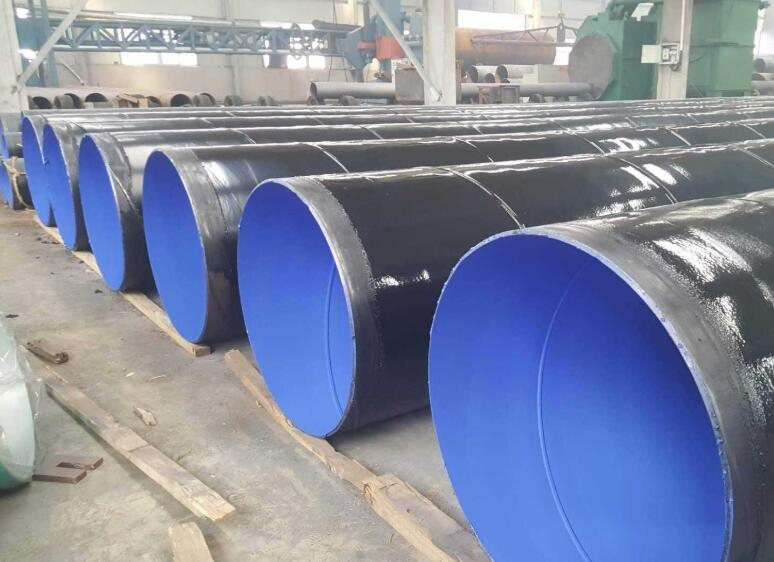

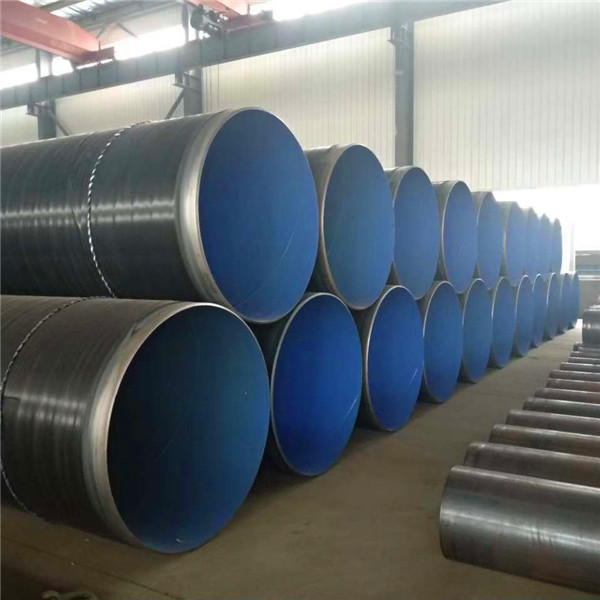

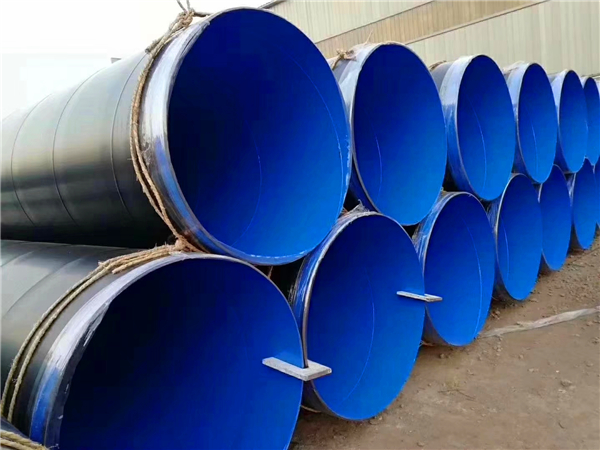

涂塑钢管是采用PE(改性聚乙烯)进行热浸塑或EP(环氧树脂)进行内外涂覆的产品，具有优良的耐腐蚀性能。同时涂层本身还具有良好的电气绝缘性，不会产生电蚀。吸水率低，机械强度高，摩擦系数小，能够达到长期使用的目的。还能有效的防止植物根系及土壤环境应力的破坏等。连接便捷、维修简便

我公司生产的涂塑钢管执行标准

一、概述

1、产品执行标准

CJ/T 120—2008 给水涂塑复合钢管

MT 181—1988 煤矿井下用塑料管安全性能检验规范

Q/JYGY 008-2011 煤矿井下用环氧树脂涂层复合钢管

2、产品特点

涂层复合管是把普通钢管经过工艺处理，在钢管内、外层表面经涂敷环氧树脂材料而制得的其表面具有抗静电、阻燃性能的环氧树脂涂层钢管。

本产品具有以下特点：

（1）阻燃、抗静电

产品采用矿用环氧树脂涂料，其抗静电、阻燃成分均匀的分布在管材的表面和内层，符合MT181规定的要求，优于同类金属或塑料管材，适用于矿井下易燃、易爆的特定场所。

（2）附着力强

涂层复合钢管的内、外表面经过涂敷、粘结、固化后，经落锤冲击和撕裂，无破坏。

（3）耐腐蚀、不易结垢、流体阻力小

管材具有很强的耐酸碱性和耐腐蚀性，适用于煤矿井下高硫水质及含钙、镁等离子的水。由于表面光洁度高，流体阻力小，不会附着水垢，可减少二次污染。

（4）承压高

环氧树脂粉末涂层韧性好，钢管机械强度高，对冲击、弯曲等外来影响，具有很强的承受能力，性能优于其他管材。

3、产品结构（管材截面示意图）

管材截面示意图见图1。

图1 管材截面示意图

注：①环氧树脂表层；②芯层为钢管；③环氧树脂内层。

4、主要用途及适用范围

本公司生产的涂层复合钢管为煤矿井下通用管材，可用于煤矿井下给水排水，正压通风，喷浆，负压通风及抽放瓦斯等用途。

5、型号的组成及其代表意义

SP（） -T

钢管公称外径(mm)

钢管材料的屈服点（MPa）

用途，KM表示为煤矿通用

T为涂塑代号，EP表示涂层材料为环氧树脂

SP为环氧树脂涂层钢管代号；( )内为钢管种类：W为无缝钢管，H为焊接钢管。

示例：SP（W）-TEP-KM295/63表示采用屈服点为295MPa，钢管公称外径为63mm无缝钢管的煤矿井下用环氧树脂涂层复合通用管。

6、管材规格

涂层复合管钢管的公称外径、压力、壁厚和涂层厚度见表1

表1

SP（W）					SP（H）
公称外径 mm	试验压力 MPa	最小壁厚 mm			公称外径 mm	试验压力 MPa	最小壁厚 mm
公称外径 mm	试验压力 MPa	钢管	内涂层	外涂层	公称外径 mm	试验压力 MPa	钢管	内涂层	外涂层
63	5.6	1.0	>0.30	>0.35	60.3	3.0	2.0	>0.30	>0.35
73	4.8				76.1			>0.30	>0.35
76	4.7				88.9			>0.35	>0.40
89	5.6	1.4	>0.35	>0.40	114.3		2.5
108	4.6	1.4			139.7		2.5
114	4.7	1.5			168.3		3.2
133	6.7	2.5			177.8	5.0	4.0
140	7.6	3.0			193.7
159	7.8	3.5			219.1
168	7.4	3.5			244.5
219	9.7	6.0			273.0		5.0
273	8.4	6.5			323.9		6.0
325	8.2	7.5			355.6	3.0	7.0
356	8.9	9.0			406.4		8.0
377	8.4				457.2		9.0
406	7.8				508		10.0
426	7.5				559	2.5	10.0	>0.40	>0.45
457	7.0				610		11.0
480	6.6				630		11.0
508	6.3				660		13.0
530	6.0		>0.40	>0.45	711		13.0
610	5.2				762		14.0
630	5.0				813		15.0	>1.00	>1.80
660	4.8				864		15.0
711	6.0	12.0			914		17.0
720	5.9	12.0			1016		18.0
762	9.3	20.0			-	-	-	-	-
813	8.7	20.0			-	-	-	-	-
864	8.2	20.0	>1.0	>1.8	-	-	-	-	-
914	9.7	25.0			-	-	--	-	-
1016	8.7	25.0			-	-		-	-
注 1、无缝钢管选用牌号为Q295； 2、焊接钢管选用牌号为Q235A； 3、最大试验压力是指在保持液压试验持续时间所规定压力计所示的压力，不是允许的使用压力； 4、无缝钢管和焊接钢管的外径和壁厚系列参照GB/T 17395-2008和GB/T 21835-2008，其力学性能应符合GB/T 3091-2008、GB/T 8163-2008、SY/T 5037-2000标准要求。特殊外径与壁厚涂塑钢管，需经供需双方协商。

二、产品技术特性

1、本公司生产的煤矿井下用环氧树脂涂层复合钢管的技术特性和性能指标见表2。

表2 涂层复合管的技术特性和性能指标

序号	名称	指标
1	外观	环氧树脂涂层钢管内、外涂层光滑，无裂痕、针孔和沾附异物等妨碍使用的缺陷，两个端面与管轴线成直角。
2	涂层厚度	符合表1的规定。
3	不圆度	涂塑钢管不圆度不大于5%。
4	压扁试验	DN大于50mm的环氧树脂涂层钢管被压至试样外径的4/5时，涂层不发生剥落、断裂。
5	弯曲性能	DN不大于50mm的环氧树脂涂层钢管进行弯曲试验后,无裂纹或破坏，涂层无剥落或断裂。
6	液压试验	在表1规定的试验压力下（其他壁厚钢管根据公式进行计算）,保持15min，环氧树脂涂层钢管不出现渗漏现象。
7	落锤冲击	经落锤冲击后（冲击条件见表3），环氧树脂涂层钢管涂层不发生剥落、断裂。
8	附着力	环氧树脂涂层钢管的附着力不小于30N/10mm。
9	表面电阻	环氧树脂涂层钢管内、外壁表面电阻值算术平均值不得大于1.0×10⁶Ω。
10	酒精喷灯燃烧	环氧树脂涂层钢管经酒精喷灯燃烧试验： a)每组6条试件的有焰燃烧时间算术平均值不大于3s，其中任何一条试样有焰燃烧时间不大于10s。 b)每组6条试件的无焰燃烧时间算术平均值不大于20s，其中任何一条试样无焰燃烧时间不大于60s。

表3 落锤冲击试验条件

公称直径 mm	锤重 kg	下落高度 mm	备注
32～50	2.1	500	/
80～1200	6.3	1000	/

2、所用钢管力学性能符合表4的规定。

表4 钢管的力学性能

无缝钢管的力学性能
牌号	拉伸强度不小于，MPa		下屈服强度，MPa						断后伸长率 %
			壁厚，mm
			≤16		>16～30		>30
Q295	390～570		295		275		255		22
焊接钢管的力学性能
牌号	拉伸强度不小于,MPa	屈服点不小于,MPa				断后伸长率A/% 不小于
		t≤16mm		t>16mm		D≤168.3mm		D＞168.3mm
Q235A	370	235		225		15		20
注：公称外径大于60.3mm的钢管，断后伸长率仅作参考，不做交货条件。

三、管材的连接方法和安装要求

管材的连接和安装按以下要求进行：

（1）先将钢管两端法兰焊接牢固，再经环氧树脂涂敷，涂敷管件包括：三通、弯头。连接是在两法兰间加装密封垫，用螺栓压紧即可；

（2）为确保管道不会在压力作用或水锤作用下产生轴向窜动，应对其进行固定如：支墩、托架、吊架等。固定时应考虑管道在压力作用下摆动和扰曲等现象发生时不至于移位。垂直安装的管道，两固定点之间的间距应不大于2m。横向安装时两固定点之间的间距为：当小于φ75的管道，应≤750mm；当大于φ110以上的管道，应≤1100mm；

（3）固定方法可用水泥或砖砌支墩等固定，此时可将管道或管件砌在支墩中。采用支架、托架、吊架固定时，需在管道或管件上设置U形或其他类型管卡。由于管材表面光滑，为了防止管卡滑动，管材表面与管卡间要放置橡胶垫，并用螺丝将管卡上紧，防止其滑动。然后再将管卡通过螺栓等与支架、托架、支架等连接固定；

（4）也可根据用户图纸安装，不能提供施工图纸时，可派人去现场测量，为用户设计和制作专用管道连接件与矿用管材连接或通过快速管卡与无缝钢管连接。

四、使用与维护

1.环氧树脂涂层钢管在使用过程中，应避免使用尖锐的安装工具；

2.采用法兰连接的管材及管件，在安装使用过程中不得损坏法兰的涂塑密封面；

3.应定期检查管道的使用情况，尤其是管道的接头部分，发现渗漏应及时修补和更换。

五、安全警示

1.本产品试验压力不是管材公称压力，请根据实际情况选用合适壁厚的钢管。

2.使用不同规格管材，要注意其表面电阻。在与其他相关产品或者其他厂家的产品互相混用时，应注意不同用途的产品标记（内外壁表面电阻的算术平均值），不得错用。

3.煤矿井下用环氧树脂涂层复合钢管只得用于供水排水、喷浆、正压通风、负压通风、抽放瓦斯等用途，不得用于其它用途。

4.当产品用作抽放瓦斯时，外表面应涂以红色以示区别。

六、包装、运输及贮存

1、包装

按供需双方商定要求进行包装，每个包装件应标明以下内容：

（1）生产厂名称、生产日期、批号；

（2）产品名称、规格、用途；

（3）产品长度、单位为米（m）；

（4）出厂检验合格证。

2、运输

管材运输时，应避免剧烈撞击、抛摔、日晒，严禁拖擦及用尖锐硬物划伤，装卸时应使用尼龙带吊装。

3、贮存

环氧树脂涂层钢管应平直存放于室内，距离热源不应小于1m。露天存放时须用遮雨蓬遮盖，不应长期存放在室外阳光直射和严寒的场所。环氧树脂涂层钢管贮存过程中的环境温度为－30℃～45℃。有外塑料涂层的环氧树脂涂层钢管堆放时，底部应采用两道支垫垫起，支垫宽度为100mm。环氧树脂涂层钢管离地面不应少于100mm，支垫与环氧树脂涂层钢管之间应垫上柔性隔离物。堆放的层数应符合表5的要求。

表5

公称尺寸/DN	DN＜200	200≤DN＜300	300≤DN＜400	400≤DN＜500	500≤DN＜800	DN≥800
堆放层数	≤10	≤8	≤6	≤5	≤4	≤3

七、售后服务

感谢您选用本公司的产品，在使用过程中有任何问题，请与我公司联系，我公司将竭诚为您服务！
