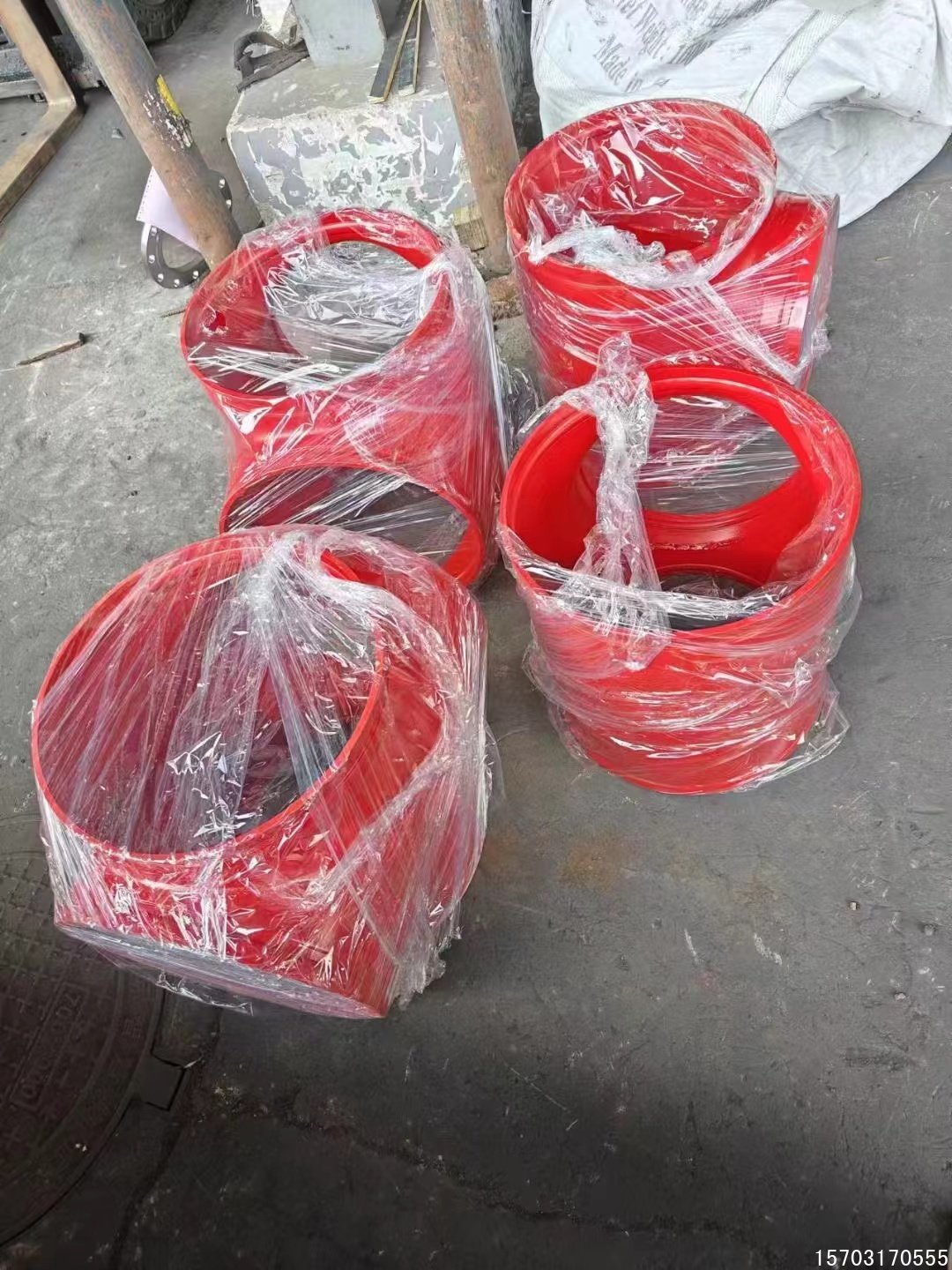

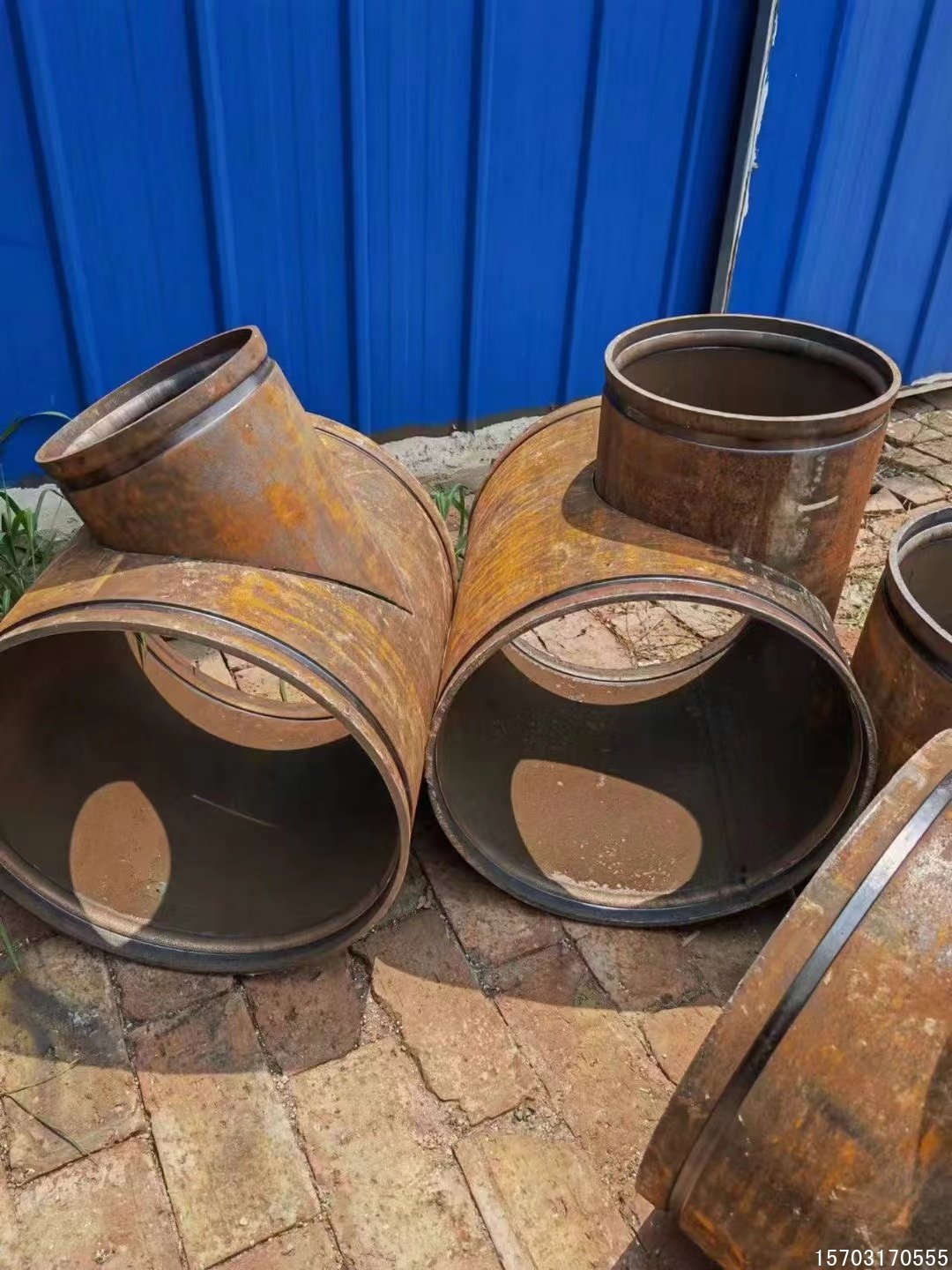

定制款沟槽三通、异性三通

  • 产品分类:沟槽管道配件
  • 发布时间:2024-08-03
  • 浏览次数:
微信二维码

联系电话

15703170555

产品详情

常用的连接件:弯头:45度,90度,180度;大小头;等径三通,四通;异径三通,四通;封头;盲板;管接头;由任;补心;对丝;法兰;管箍;阀门;(管箍、内管箍——等径直管连接;异径管箍——异径直管连接;活接头——同径直管连接,便于折装;补心——直线异径连接;各种角度的等直径弯头——用于等直径的各种角度的转弯,异径弯头——用于转弯且变径;管塞——堵住管道的一端;等径三通——主管与等直径的支管连接;异径三通——主管与不等直径的支管连接;等径四通——主管两侧与等直径的支管连接;异径四通——主管两侧与不等直径的支管连接;阀门——控制水流的通断或大小。)


3、重点区分:三通、四通分沟槽、焊接和法兰三、四通,这个是和连接方式有关,机械三通与普通三通作用一致。它可用于直接在钢管上接出支管,在消防管道及喷淋管道的安装上有较多应用。在需要分流或合流的时候可以采用机械三通。其他机械三通又分沟槽机械三通和螺纹机械三通。


沟槽三通,也称沟槽式正三通,是管道连接中一种重要的元件,特别适用于对连接强度和密封性能要求较高的场景,如工业管道系统、消防系统等。下面将详细介绍沟槽三通的结构、作用、安装步骤及其特点。


### 结构与材料


沟槽三通通常由铸铁、塑料等材质制成,其结构较为复杂,包含三个沟槽连接口和一个中央的出口。每个沟槽连接口设计用于与管道的沟槽相配合,通过螺栓等紧固件实现牢固连接。这种设计确保了连接后的密封性和强度。

### 作用

沟槽三通在管道系统中具有多重作用:

1. **连接功能**:能够同时连接三条管道,形成一个T型分支,方便管道系统内流体的传输。
2. **分支功能**:通过沟槽机械三通将流体分散到不同的管道中,实现多个方向的输送。
3. **转向功能**:在需要时,可以将流体从一条管道转移到另一条管道,实现流体的方向变换。
4. **承载功能**:在管道系统中,它还起到支承另一条管道系统的作用,确保整体管道系统的稳定运行。


### 安装步骤

沟槽三通的安装相对复杂,需要专业的工具和技术支持,以下是一般的安装步骤:

1. **准备阶段**:首先检查管道端部的毛刺是否已去除,确保管道表面平整。
2. **松开接头**:将沟槽三通接头的螺丝松开,将外壳分成两部分。
3. **检查密封圈**:确认橡胶密封圈与三通匹配,并在密封圈唇部及背部涂抹润滑剂。
4. **安装密封圈**:将密封圈套入管道口一端,确保密封圈的位置正确。
5. **对齐管道**:将另一管道口与该端管口对齐,并将密封圈移到两管道口的密封面处,确保密封圈两侧不伸入两管道的凹槽。
6. **安装卡箍**:在密封圈上套上两块卡箍外壳,将边缘卡入沟槽中。
7. **紧固螺栓**:插入螺栓,轮流上紧螺帽,使用限力扳手拧紧螺栓,确保外壳两端进入凹槽并牢固固定。


### 特点

沟槽三通的主要特点包括:

- **结构牢固**:通过沟槽连接和螺栓紧固,确保了连接的牢固性。
- **密封性能好**:采用橡胶密封圈,并在安装过程中确保密封圈的正确位置,有效防止漏水或漏气。
- **适用范围广**:广泛应用于建筑、化工、食品药品、能源等多个行业的管道系统中。
- **安装复杂**:相对于其他管道连接元件,沟槽三通的安装过程较为繁琐,需要专业的技术支持。


综上所述,沟槽三通作为管道连接的重要元件,在管道系统中发挥着至关重要的作用。其良好的连接强度和密封性能,使得它在各种工业应用场景中备受青睐。
