DN500国标涂塑螺旋钢管

  • 产品分类:涂塑复合钢管
  • 发布时间:2024-05-01
  • 浏览次数:
微信二维码

联系电话

15703170555

产品详情

< 山西DN500国标涂塑螺旋钢管 >

太原DN500国标涂塑螺旋钢管,大同DN500国标涂塑螺旋钢管,长治DN500国标涂塑螺旋钢管,晋城DN500国标涂塑螺旋钢管,朔州DN500国标涂塑螺旋钢管,晋中DN500国标涂塑螺旋钢管,运城DN500国标涂塑螺旋钢管,忻州DN500国标涂塑螺旋钢管,临汾DN500国标涂塑螺旋钢管,吕梁DN500国标涂塑螺旋钢管

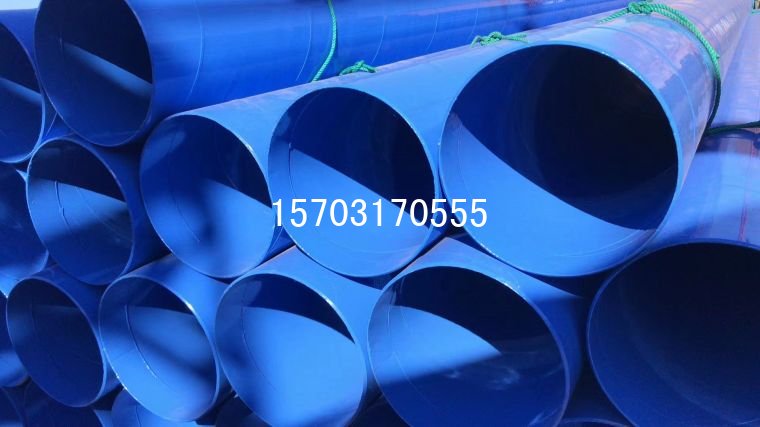

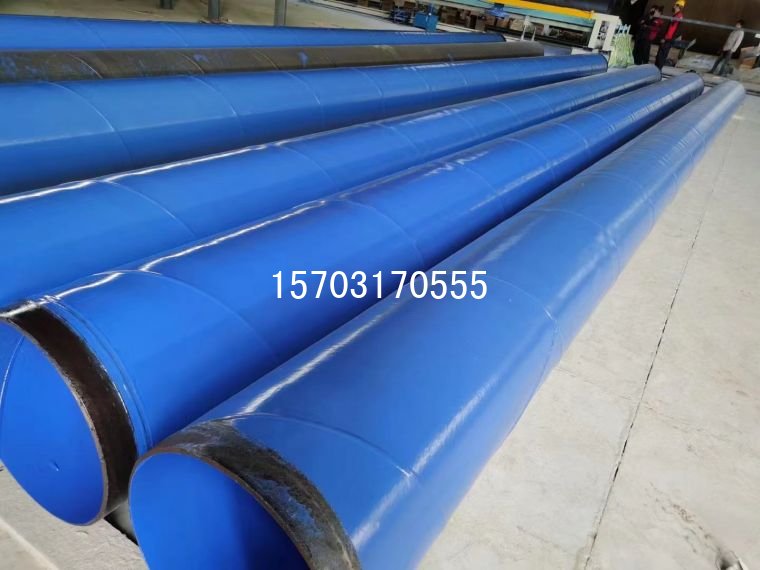

DN500国标涂塑螺旋钢管是一种常用的管材,由内壁钢管、聚乙烯防腐层和外壁钢管构成。它具有防腐、耐磨、耐腐蚀、抗老化等优良性能,适用于输送高速流体和固体颗粒,以及强酸、强碱等腐蚀性介质。DN500国标涂塑螺旋钢管被广泛应用于石油、化工、天然气、城市供水等领域。

具体来说,DN500国标涂塑螺旋钢管具有以下特点:

1. 良好的耐腐蚀性能:表面涂覆一层防腐涂料,能够有效防止管道在使用过程中的腐蚀和老化。
2. 高强度、高刚性:能够承受较大的压力和弯曲应力,保证管道在使用过程中的稳定性和可靠性。
3. 良好的密封性能:采用双面焊接工艺,焊缝平整、光滑,有效防止水的泄漏和渗漏。

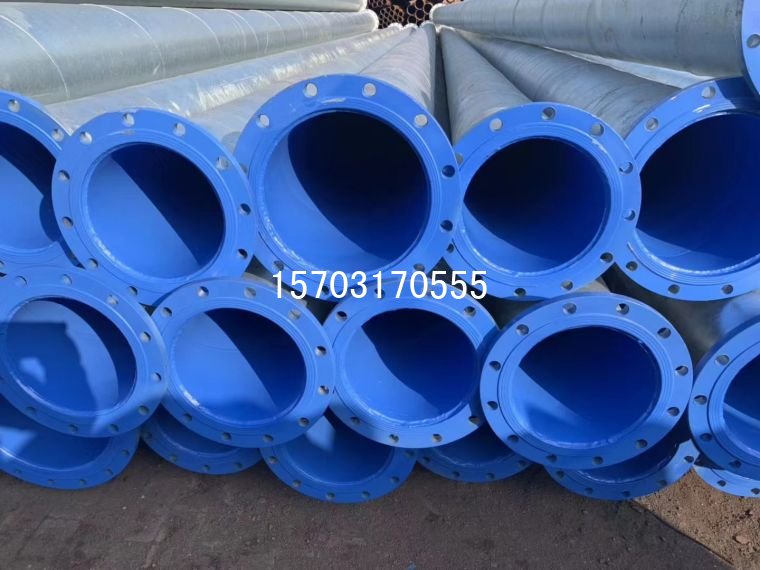

4. 易于安装和维护:连接方式简单、快捷,可以采用焊接、法兰连接等方式,安装和维护都非常方便。

DN500国标涂塑螺旋钢管的外径一般为530毫米,但具体尺寸还需根据标准和生产厂家来确定。此外,该管材的重量轻、强度高、刚度大,能够适应各种复杂的施工环境。

总的来说,DN500国标涂塑螺旋钢管是一种性能优良、应用广泛的管材,能够满足不同领域对管道材料的需求。

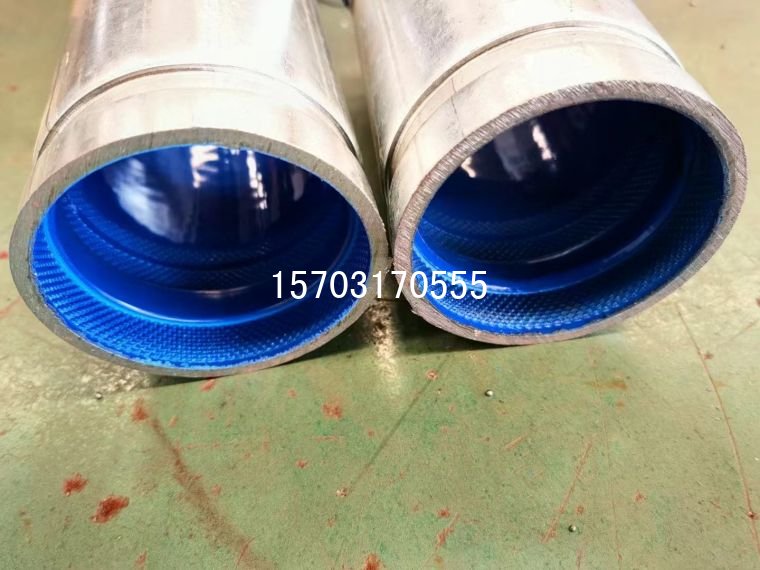

本产品是国内新发展的一种新型管道材料,采用内外均有涂塑保护层,中间为增强焊接钢管或无缝承压钢管的复合结构,克服了钢管本身存在的易生锈、腐蚀、高污染、及塑料管强度低、易变形的缺陷,整合了钢管和塑料产品的共同优点,属于国家推广使用的环保产品。涂塑复合钢管是在钢管内壁融溶一层厚度为 0.5 ~ 1.0mm 的聚乙烯(PE )树脂、乙烯-丙烯酸共聚物(EAA)、环氧(EP)粉末、无毒聚丙烯( PP )或无毒聚氯乙烯(PVC)等有机物而构成的钢塑复合型管材,它不但具有钢管的高强度、易连接、耐水流冲击等优点,还克服了钢管遇水易腐蚀、污染、结垢及塑料管强度不高、消防性能差等缺点,设计寿命可达50 年。主要缺点是安装时不得进行弯曲,热加工和电焊切割等作业时,切割面应用生产厂家配有的无毒常温固化胶涂刷。主要规格有DN15 —DN300 。


涂塑复合钢管
涂塑复合钢管主要型号分为: GS-—X-SP-T-EP、GS-—SP-T-EP、GS-—D-SP-T-EP(PE)、HY1-GEP-DN100、HY1-XEP-DN150
产品优点
1.适应埋地和潮湿环境,并可以耐高温和极低的温度。
2.抗干扰能力强,如果涂塑钢管作为电缆套管,可以有效屏蔽外界的信号干扰。

3.承受压力强度好,最大压强可达6Mpa。


4.绝缘性能好,作为电线的保护管永远不会发生漏电现象。
5.无毛刺、管壁光滑,适合施工的时候穿电线或电缆。
分类和型号规格
按涂覆形式分:
内涂覆钢管;内外涂覆钢管。
根据内涂层材料的不同分为:
聚乙烯涂层钢管;环氧树脂涂层钢管。
型号编制
产品型号由产品代号、涂覆材料代号、涂覆形式、公称通径、基管类别等组成。
基管类别:焊接钢管,H;无缝钢管,W。
公称通径 (mm)
涂覆形式:内外涂覆,D;内涂覆:省略不标。
内涂覆材料代号:环氧树脂,EP。
自动喷水灭火系统用涂覆钢管。
示例:
ZSPT- EPD/150-H表示基管为焊接钢管、公称通径为DN150 mm的环氧树脂内外涂覆钢管。
要求
外观
涂覆层应光滑平整,无划痕、无裂纹及针孔和粘附异物等缺陷。
钢管外涂覆层应为红色。
涂覆钢管上应有清晰、耐久性标志,标志内容应至少包括:产品型号、基管规格及壁厚、执行标准、生产企业名称或商标、生产日期或批号等。
材料
基管
用于涂覆的钢管的材质、规格和尺寸应符合GB/T3091、GB/T8163的规定。
涂覆材料
用于涂覆的环氧树脂粉末应符合相应国家标准或行业标准的规定。
连接形式
带有螺纹、法兰、沟槽连接、双金属焊接的涂覆钢管,其连接形式应符合GB/T 7306.2、GB/T 9119、GB5135.11的规定。
涂层厚度

涂层厚度应符合表1的规定。


表1 涂层厚度
公称通径 DN mm涂层厚度 mm
DN≤65>0.30
DN≥80>0.35
针孔试验要求
按6.3规定的方法进行针孔试验,涂覆钢管应无电火花产生。
附着力要求
按6.4规定的方法进行附着力试验,涂层的附着力应为1~3级。
抗弯曲性能
按6.5规定的方法进行弯曲试验,涂层应无脱落、断裂。
抗压扁性能
按6.6规定的方法进行压扁试验,涂层应无剥落、断裂。
抗冲击性能
按6.7规定的方法进行冲击试验,涂层应无剥落、断裂。
抗真空性能
按6.8规定的方法进行真空试验,涂层应无脱落。
耐高温性能
按6.9规定的方法进行高温试验,涂层应无脱落、隆起、开裂、剥离、损坏。
耐低温性能
按6.10规定的方法进行低温试验,涂层应无脱落、损坏,试验后涂层附着力应符合5.6的要求。
压力循环
按6.11规定的方法进行压力循环试验,涂层应无脱落、损坏,试验后涂层附着力应符合5.6的要求。
温度循环
按6.12规定的方法进行温度循环试验,涂层应无脱落、损坏,试验后涂层附着力应符合5.6的要求。
耐温水老化
按6.13规定的方法进行温水老化试验,涂层应无脱落、损坏。

外表面性能


涂覆钢管外表面为环氧树脂涂层,应符合5.4、5.5、5.6的规定。
涂覆钢管外表面为热镀锌层,应符合GB/T 3091的相关规定。
涂覆钢管外表面为其他防腐材料涂层,应符合相关国家标准或行业标准的规定。
试验方法
外观检查
目测检查涂覆钢管的外观质量,试验结果应符合5.1的规定。
厚度测量
从涂覆钢管的两端取不同长度的两个横断面,在每个横断面用电磁测厚仪测量圆周上直交的任意四点的涂层厚度,试验结果应符合5.4的规定。
针孔试验
管段试件长度约为1000 mm,用电火花检漏仪对钢管涂层在规定试验电压下进行检查,涂层厚度不大于0.4mm,试验电压为1500 V,涂层厚度大于0.4 mm,试验电压为2000 V。检查有无电火花产生,试验结果应符合5.5的规定。
附着力试验
附着力试验按CJ/T 120-2008中7.4.2进行,试验结果应符合5.6的规定。
弯曲试验
DN≤50mm的涂覆钢管进行弯曲试验。管段试件长度为(1200±100) mm。
在温度为(20±5) ℃的环境下,以钢管公称通径的8倍为曲率半径,弯曲角度为30o,在弯管机或模具上进行弯曲。弯曲试验时管内不带填充物,焊缝位于弯曲主面的侧面。
试验后,从弯曲圆弧的中部将试件剖开,检查内涂层,试验结果应符合5.7的规定。
压扁试验
DN>50 mm的涂覆钢管进行压扁试验。管段试件尺寸长为(50±10) mm。
在温度为(20±5) ℃的环境下,如图1所示,将试件置于两平板之间,在压力试验机上逐渐压缩至两平板间距离为试件外径的五分之四,压扁时涂覆钢管焊缝垂直于载荷施加方向。试验后,检查内涂层,试验结果应符合5.8的规定。
压扁试验
冲击试验
从涂覆钢管的任意位置切取长约100 mm的试样,在温度为(20±5) ℃的环境下,如图2所示,按表2的规定进行冲击试验,观察内涂层的损坏情况。试验时,焊缝应在冲击面相反的方向,试验结果应符合5.9的规定。
表2 冲击试验条件
公称通径 DN
mm锤重,kg落下高度,mm
15~251.0300
32~502.1500
65
80~3006.31000
冲击试验装置
真空试验
管段试件长度为(500±50) mm,使用适当的措施堵住管道进出口,从进口逐渐增加负压至660 mm汞柱,保持1 min,试验后检查内涂层,试验结果应符合5.10的规定。
高温试验
管段试件长度为(100±10) mm,将试件放置在恒温箱中,升温至(300±5) ℃,并恒温1 h,然后取出自然冷至常温。试验后,取出试件并检查内涂层(允许外观颜色变深、发暗现象),试验结果应符合5.11的规定。
低温试验
管段试件尺寸长度为(100±10) mm,将试件放置在低温箱中,降温至(-30±2) ℃,并恒温1 h,然后取出放置在温度为(20±5) ℃的环境下(4~7) h。试验周期结束后,取出试件检查其内涂层,并按6.4的规定进行附着力试验,试验结果应符合5.12的规定。
压力循环试验
管段试件长度为(500±50) mm,使用适当的措施堵住管道进出口,并与水压供给系统相连接,充水排除空气,然后进行3000次从(0.4±0.1) MPa至 MPa的交变水压试验,每次试验的周期不大于2 s。试验后检查内涂层,并按6.4的规定进行附着力试验,试验结果应符合5.13的规定。
温度循环试验
管段试件长度为(500±50) mm,将试件按下列顺序在每个温度条件下放置24 h:
(50±2)℃;
(-10±2)℃;
(50±2)℃;
(-10±2)℃;
(50±2)℃;
(-10±2)℃。
试验后试件放置在温度为(20±5) ℃的环境中24 h,检查内涂层情况,并按6.4的规定进行附着力试验,试验结果应符合5.14的规定。
温水老化试验
管段试件尺寸长度约为100 mm,管段两端裸露处应进行相应的防腐处理,将管段放置在(70±2) ℃的蒸馏水中浸泡30 d,试验后取出自然冷却至常温,检查试件内涂层,试验结果应符合5.15的规定。
施工、安装要点
1)、应按《建筑给水涂塑复合管管道工程技术规程》CECS125:2001执行。
2)、涂塑钢管应选用下列施工机具:
(1)切割应采用金属锯切割;
(2)压槽应采用专用滚槽机;
(3)弯管应采用弯管机冷弯;
(4)套丝应采用电动套丝机进行管螺纹加工;
(5)涂塑钢管端口去毛刺和加工园角应采用锉刀加工;
(6)涂敷高强度无机溶剂液体环氧树脂涂料应采用小毛刷或小牙刷。
3)、涂塑钢管施工程序应符合下列要求:
(1)涂塑钢管不宜埋设于钢筋混凝土结构层中;
(2)涂塑钢管管道安装中禁止进行焊接;
(3)涂塑钢管管道安装宜从大口径逐渐接驳到小口径,管口应及时封堵;
(4)涂塑钢管在运输、装卸及工地施工中,严禁抛摔和剧烈撞击;
(5)涂塑钢管安装时,管径不大于DN50时可用弯管机冷弯,但其弯曲曲率半径不得小于8倍管径,弯曲角度不得大于10°。
执行标准
1)、产品标准
《给水涂塑复合钢管》CJ/T120-2008
GB/T5135.20-2010涂覆钢管标准
《建筑给水涂塑复合管管道工程技术规程》CECS125:2001
《生活饮用水输配水设备及防护材料的安全性评价标准》GB/T 17219-1998
2)、工程标准
《建筑给水排水设计规范》 GB 50015-2003
《建筑给水排水及采暖工程施工质量验收规范》GB50242-2002
性能指标
1、涂层附着力:聚乙烯涂塑层附着力≥30N/cm,环氧树脂涂层的附着力为1~3级。
2、弯曲性能:公称通径不大于50mm钢塑管进行弯曲,弯曲后不发生裂纹,钢与内外塑层之间不发生分层现象。
3、压扁性能:公称通径大于50mm,不超过600mm的钢塑管进行压扁,压扁后不发生裂纹,钢与内外塑层之间不发生分层现象。
4、卫生要求:输送生活饮用水、冷热水的钢塑管的内塑料层应符合GB/T 17219的要求。
5、涂覆塑层针孔试验:用电火花检测仪,对提供试验的钢塑管的整个内外表面进行检查,检测时不应有电火花产生。
6、耐火性能试验:消防用钢塑管应能承受耐火性能试验15min,试验后应无泄漏和变形损坏。
