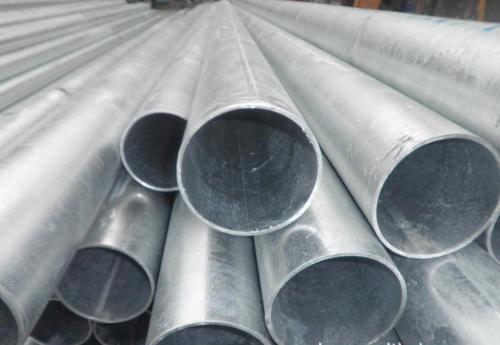

低压流体输送用镀锌焊接钢管
|
标准名称 |
低压流体输送用镀锌焊接钢管 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
标准类型 |
中华人民共和国国家标准 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
标准号 |
GB/T 3091—93 代替GB 3091—82 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
标准发布单位 |
国家技术监督局1993-02-17批准 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
实施日期 |
1993-10-01实施 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
标 准 正 文 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
1 主题内容与适用范围 本标准规定了低压流体输送用镀锌焊接钢管的尺寸、外形、重量、技术要求、试验方法、检验规则、包装、标志及质量证明书。 本标准适用于输送水、煤气、空气、油和取暖蒸汽等一般较低压力流体或其他用途的热浸镀锌焊接（焊或电焊）钢管。 2 引用标准 GB 244 金属管弯曲试验方法 GB 2102 钢管验收、包装、标志及质量证电书的一般规定 GB 3092 低压流体输送用焊接钢管 YB 230 可锻铸铁管接头 YB 238 钢制管接头 YB 822 圆锥状管螺纹 3 分类 钢管按壁厚分为普通镀锌钢管和加厚镀锌钢管。 钢管按管端形式分为不带螺纹镀锌钢管和带螺纹镀锌钢管。 4 尺寸、外形及重量 外径和壁厚 钢管在镀锌前（以下简称黑管）的外径和壁厚尺寸及其允许偏差应符合表1的规定。 表1中所列尺寸及理论重量均指黑管。 根据需方要求，可供应表1以外其他尺寸的镀锌钢管。 表1
注：1）公称口径，表示近似内径的参考尺寸。对各种规格的钢管，其外径决定于YB822所规定的尺寸。每种规格的实际内径随着管壁厚度而变化公称口径不等于外径减2倍壁之差。 长度 4.2.1 通常长度 镀锌钢管的通常长度为4～9m。每批允许交付重量不大于总重量5%、长度不小于2m的短尺钢管。 4.2.2 定尺长度
镀锌钢管的定尺长度应在通常长度范围内，其长度允许偏差为 4.2.3 倍尺长度
镀锌钢管的倍尺长度应在通常长度范围内，其全长允许偏差为 弯曲度 镀锌钢管应具有使用性的直度，或由供需双方协议规定弯曲度的指标。 端头形状 镀锌钢管的两端应在镀锌前与钢管轴线切成直角，切口内外毛刺高度均不得大于0.5mm。 交货重量 镀锌钢管以实际重量交货。也可按理论重量次货。 镀锌钢管的每米重量（钢的密度为7.85kg/dm3）按下式计算： W=C〔 66(D—S）S〕 式中：W——镀锌钢管的每米重量，kg/m； C——镀锌钢管比黑管增加的重量系数，见表2； D——黑管的外径，mm； S——黑管的壁厚，mm。 标记举例 公称口径为40mm的镀锌钢管： 不带螺纹的普通镀锌炉焊钢管 锌炉管光—40—GB/T 3091—93 带锥形螺纹的加厚镀锌电焊钢管 锌电管锥厚—40—GB/T 3091—93 表2
5 技术要求 牌号和化学成分 镀锌钢管用钢的牌号和化学成分应符合GB 3092所规定的黑管用钢的牌号和化学成分。 制造方法 黑管的制造方法（炉焊或电焊）由制造厂选择。 镀锌采用热浸镀锌法。 交货状态 5.3.1 镀锌钢管以不带螺纹交货。 5.3.2 根据需方要求，公称口径大于10mm的镀锌钢管可带螺纹（锥形或圆柱形）交货。每根镀锌钢管带一个钢制或可锻铸铁的镀锌管接头（锥形或圆柱形）。 镀锌钢管及其管接头的螺纹种类应在合同中注明。 螺纹及管接头 5.4.1 带螺纹交货的镀锌钢管，螺纹应在镀锌后车制。螺纹应符合YB 822的规定。 5.4.2 钢制管接头应符合YB 238的规定；可锻铸铁管接头应符合YB 230的规定。 力学性能 钢管镀锌前的力学性能应符合GB 3092的规定。 镀锌层的均匀性 镀锌钢管应作镀锌层均匀性的试验。钢管试样在硫酸铜溶液中连续浸渍5次不得变红（镀铜色）。 冷弯曲试验 公称口径不大于50mm的镀锌钢管应作冷弯曲试验。弯曲角度为90°，弯曲半径为外径的8倍。试验时不带填充物，试样焊缝处应置于弯曲方向的外侧或上部。试验后，试样上不应有裂缝及锌层剥落同象。 水压试验 水压试验应在黑管进行，也可用涡流探伤代替水压试验。试验压力或涡流探伤对比试样尺寸应符合GB 3092的规定。 表面质量 镀锌钢管的内外表面应有完整的镀锌层。不得有未度上锌的黑斑和气泡存在。允许有不大的粗糙面和局部的锌瘤存在。 根据需方要求，并在合同中注明，镀锌钢管表面可进行钝化处理或涂以其他保护层。 镀锌层重量 根据需方要求，并在合同中注明，镀锌钢管可作镀锌层的重量测定。其平均值应不小于500g/m2，但其中任何一个试样不得小于480g/m2。 6 试验方法 表面检查 镀锌钢管的内外表面应用肉眼逐根进行检查。 尺寸检查 镀锌钢管应在镀锌前的黑管上用足够精确度的量具逐根进行测量。 螺纹检查 带螺纹的镀锌钢管，按YB 822的规定，用环规逐根检查螺纹。 其他检查 其他检查项目、取样数量和试验方法应符合表3的规定。 表3
7 检验规则 检查和验收 镀锌钢管的检查和验收由供方技术监督部门进行。 组批 镀锌钢管按批进行检查和验收。每批由同一牌号、同一规格的钢管组成。 每批钢管的根数不得超过如下规定： 公称口径≤25mm…………………………………………………………………………1000根； 公称口径＞25～50mm……………………………………………………………………750根； 公称口径＞50mm…………………………………………………………………………500根。 复验和判定 镀锌钢管的复验和判定规则应符合GB 2102的规定。 8 包装、标志及质量证明书 镀锌钢管的包装、标及质量证明书应符合GB 2102的规定。 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
