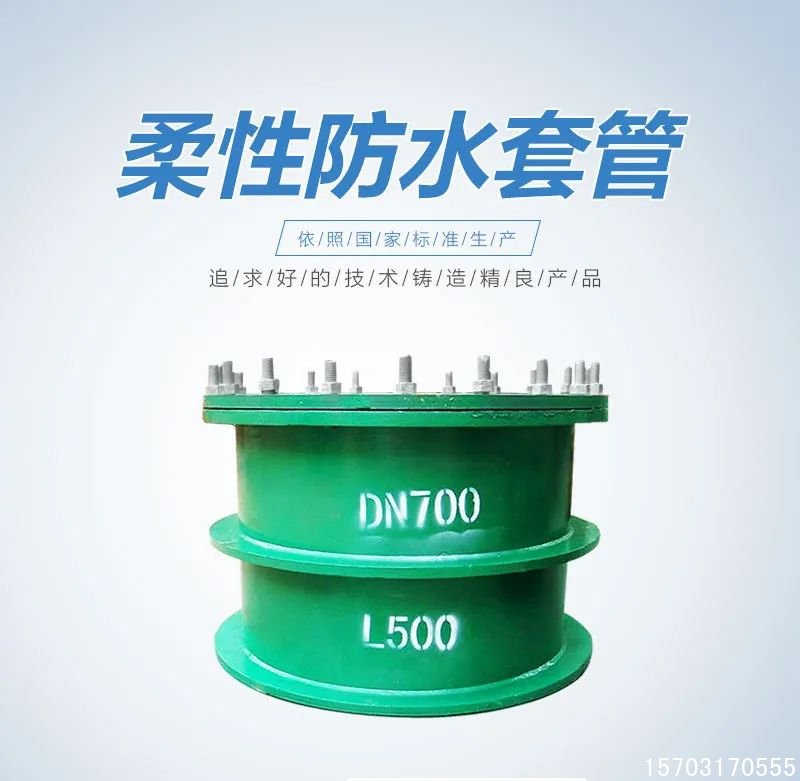

柔性防水套管

产品分类：伸缩节
发布时间：2024-06-27
浏览次数：

联系电话

15703170555

产品详情

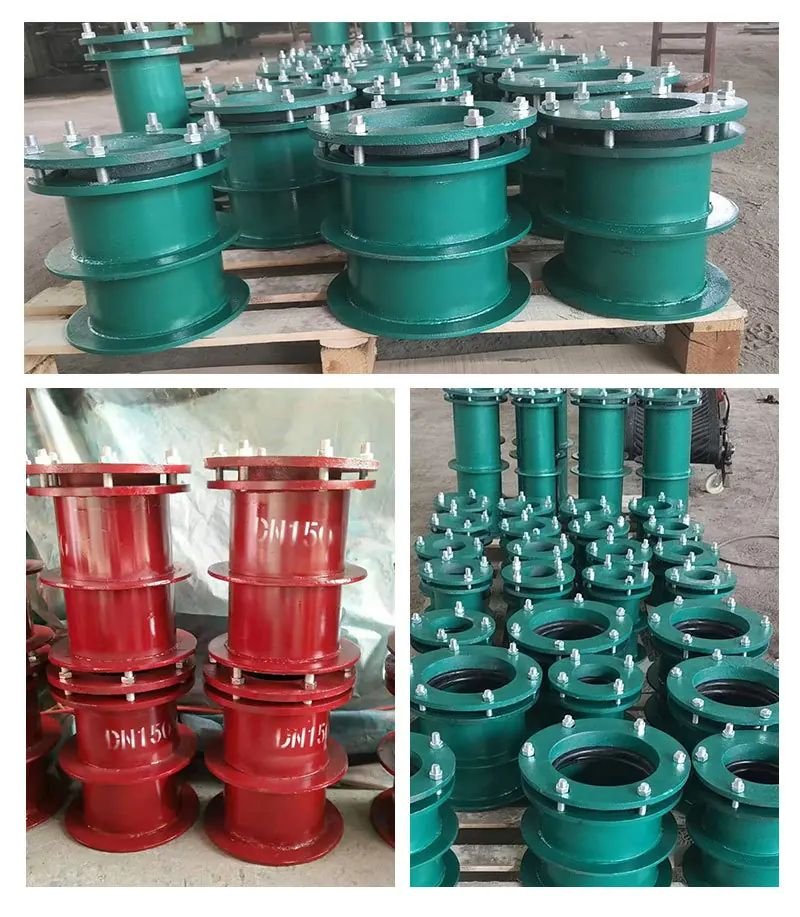

柔性防水套管使用范围
柔性防水套管适用于民用、一般工业、市政给排水工程构(建)筑物。

柔性防水套管分类应用

防水套管结构形式分为柔性防水套管(A/B管型)、刚性防水套管(A/B/C型)及刚性防水翼环三种类型。
柔性防水套管适用于有地震设防要求的地区，管道穿墙处承受振动和管道伸缩变形、或有严密防水要求的构(建)筑物外墙。
I型密封圈适用于一般防水要求，II型适用于比较严密的防水要求。适用温度：-20℃-250℃。特殊要求请订货时说明。
当穿墙管与泵或增压设备连接的进、出管道时，宜在连接处设置柔性连接。
刚性防水套管适用于管道穿墙处不承受管道振动和伸缩变形的构(建)筑物，对于地震设防要求的地区，如采用刚性防水套管，应存进入池壁或建筑物I：埔的管道上就近设置柔性连接，A

型适用于钢管，B、C型适用于球墨铸铁管。

DN	D1	D2	D3	D4	D5	ι	ι0		ι1	ι2	δ1	δ2	δ3	n-M	A型重量（kg）		B型重量（kg）
DN	D1	D2	D3	D4	D5	ι	Ⅰ型	Ⅱ型	ι1	ι2	δ1	δ2	δ3	n-M	Ⅰ型	Ⅱ型	Ⅰ型	Ⅱ型
50	60	95	65	145	200	65	28	/	72	30	3.5	4	8	4-M12	14.40	/	14.60	/
65	76	114	80	165	220	65	28	25	72	30	3.75	4	8	4-M12	16.89	17.07	17.18	17.35
80	89	127	95	180	235	65	28	25	76	38	4	4	10	4-M16	21.12	21.31	21.42	21.61
100	108	146	114	200	255	65	28	25	76	38	4	4.5	10	6-M16	24.37	24.58	24.71	24.92
125	133	180	140	235	290	65	28	25	76	38	4	6	10	6-M16	31.92	32.31	32.43	32.82
150	159	203	165	260	315	65	28	25	76	38	4.5	6	10	6-M16	35.77	36.17	36.31	36.72
200	219	265	226	320	375	65	28	25	76	38	6	6	10	8-M16	44.69	45.29	45.29	45.87
250	273	325	280	380	435	65	28	25	76	38	8	8	10	8-M20	59.41	60.22	60.43	61.33
300	325	377	333	435	495	72	32	30	90	46	8	10	10	8-M20	89.37	90.02	90.35	91.14
350	377	426	385	485	545	72	32	30	90	46	10	10	10	8-M20	99.74	100.3	100.7	101.5
400	426	480	435	540	600	72	32	30	90	46	10	10	10	12-M20	114.0	114.8	115.3	116.4
450	480	530	488	590	650	72	32	30	90	46	10	10	10	12-M20	124.1	124.7	/	/
500	530	585	538	645	705	72	32	30	90	46	10	10	10	16-M20	139.3	140.5	/	/
600	630	690	640	755	820	75	40	30	104	54	10	10	12	16-M24	197.2	198.2	/	/
700	720	780	730	845	910	75	40	30	104	54	10	10	12	20-M24	222.6	223.7	/	/
800	820	880	830	950	1020	80	40	40	117	60	10	10	12	20-M27	280.0	282.3	/	/
900	920	980	930	1050	1120	80	40	40	117	60	10	10	12	20-M27	309.6	312.2	/	/
1000	1020	1080	1030	1150	1220	80	40	40	117	60	10	10	12	24-M27	341.1	344.0	/	/

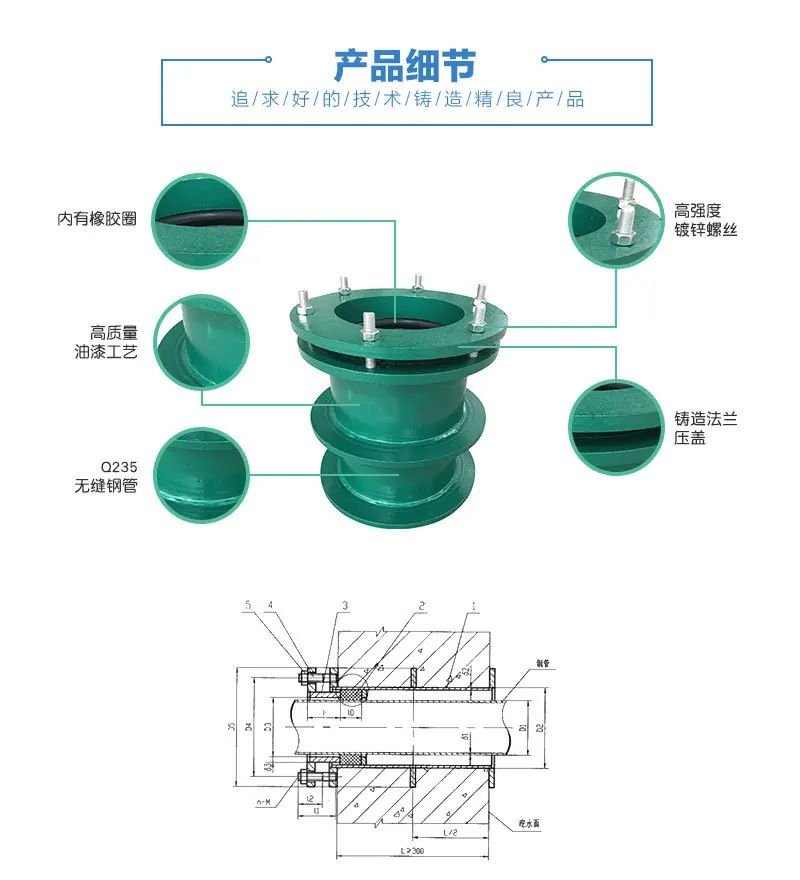

柔性防水套管对应规格（图中φ对应D2）

刚性防水套管对应规格（图中φ对应D2）

钢性防水套管（B型）尺寸表、重量表（

DN	D1		D2	D3	δ	b	k	重量(kg)
DN	铸铁管	球铸铸铁管	D2	D3	δ	b	k	重量(kg)
75	93	-	140	250	4	10	4	5.33
100	118	118	168	280	4.5	10	5	6.27
150	169	170	219	330	6	10	6	10.06
200	220	220	273	385	8	12	8	15.90
250	271.6	274	325	435	8	12	8	18.68
300	322.8	326	377	500	10	14	10	27.40
350	374	378	426	550	10	14	1O	30.98
400	425.6	429	480	600	10	14	10	34.35
450	476.8	-	530	650	10	14	10	37.85
500	528	532	590	730	10	16	10	44.54
600	630.8	635	690	830	1O	16	10	54.50
700	733	738	790	930	10	16	10	62.19
800	836	842	900	1040	10	16	10	70.65
900	939	945	1000	1140	10	16	10	78.34
1000	1041	1048	1100	1240	10	16	1O	104.7
1100	1144	-	1200	1340	12	20	12	114.1
1200	1246	1255	1310	1450	12	20	12	124.4

刚性防水套管（A型）尺寸表、重量表

DN	D1	D2	D3	D14	δ	B	k	重量(kg)
50	60	80	114	225	3.5	10	4	4.49
65	75.5	95	121	230	3.75	10	4	4.66
80	89	110	140	250	4	10	4	5.33
100	108	130	159	270	4.5	10	5	6.36
125	133	155	180	290	6	10	6	8.33
150	159	180	219	330	6	10	6	1O.06
200	219	240	273	385	8	12	8	15.9
250	273	295	325	435	8	12	8	18.68
300	325	345	377	500	10	14	10	27.40
350	377	400	426	550	10	14	10	30.95
400	426	445	480	600	10	14	10	34.35
450	480	500	530	650	1O	14	10	37.85
500	530	550	590	730	10	16	10	44.54
600	630	660	690	830	10	16	10	54.50
700	720	750	790	920	10	16	10	61.43
800	820	850	880	1020	10	16	10	69.12
900	920	950	980	1120	10	16	10	76.81
1000	1020	1050	1080	1230	10	16	10	84.50
1200	1220	1250	1290	1430	12	20	12	122.5
1400	1420	1450	1490	1630	12	20	12	141.3
1600	1620	1650	1690	1830	14	20	14	176.4
1800	1820	1850	1900	2040	16	20	16	216.6
2000	2020	2050	2100	2240	16	20	16	239.3

人防套管和柔性套管的区别在哪？

常用防水套管分为刚性和柔性两种。选型时应注意：防水套管是根据建筑科学研究院研制设计的S312、02S404标准图集制造的。刚性防水套管适用于饮用水水池防水套管的安装，在石棉水泥填打完毕以后进行，填嵌密封膏时，应保证缝内各接触面无锈蚀，漆皮，污物，且干净，干燥。柔性防水套管一般适用于管道穿过墙壁之处受有振动或有严密防水要求的构筑物；穿墙处之墙壁，如遇非混凝土时应改用混凝土墙壁，而且必须将套管一次凝固于墙内；防水套管施用于建筑、化工、钢铁、自来水、污水处理等单位。
近期很多客户咨询关于人防套管与柔性防水套管的知识，柔性防水套管和人防密闭套管用的地方不同，柔性防水套管适应于管道穿过墙壁之处受有振动或有严密防水要求的构筑物，参照02S404。人防密闭套管用于穿越人防区的位置。柔性防水套管与管道采用柔性连接，人防密闭套管采用刚性连接。人防密闭套管和刚性防水套管构造相似，只是比刚性防水套管外多一翼环，还有一防冲击波的挡板，挡板与翼环、管道直接焊接。如果人防密闭套管设置在两个人防区之间，人防密闭套管两侧都必须设置翼环和防冲击波的挡板。
柔性密闭套管是为了解决有些地下工程需要管路穿墙而过，而通过处又有严密防水要求；还有些构筑物也需要管路穿墙而过，同时又限制管路不能因温度变化或外力产生伸缩和位移，更不允许管路在外在因素作用下产生振动而设计制作的。它的外壳一次性浇注在墙壁上，管子从套管中间通过，管子外径与套管中间用填料密封，起到了防水和减振作用。
