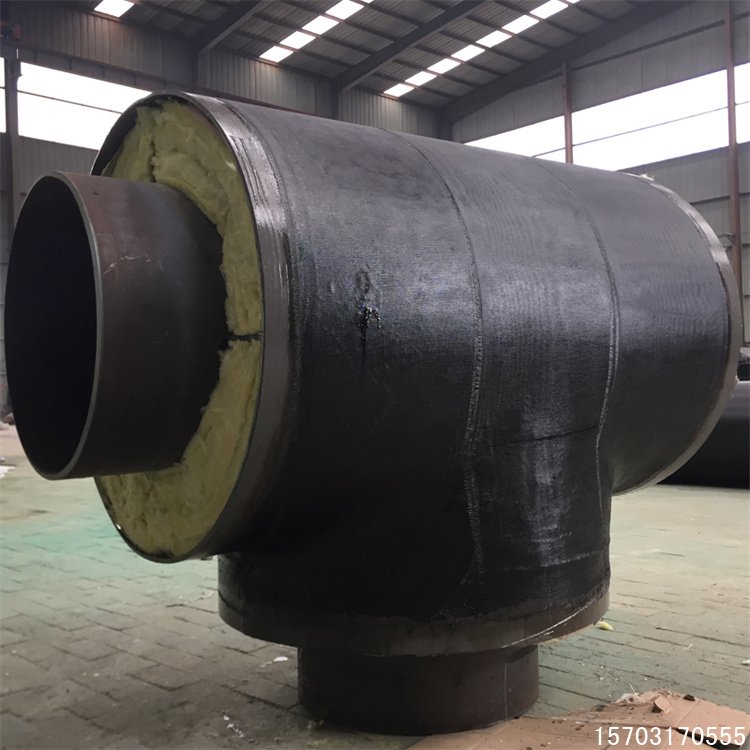

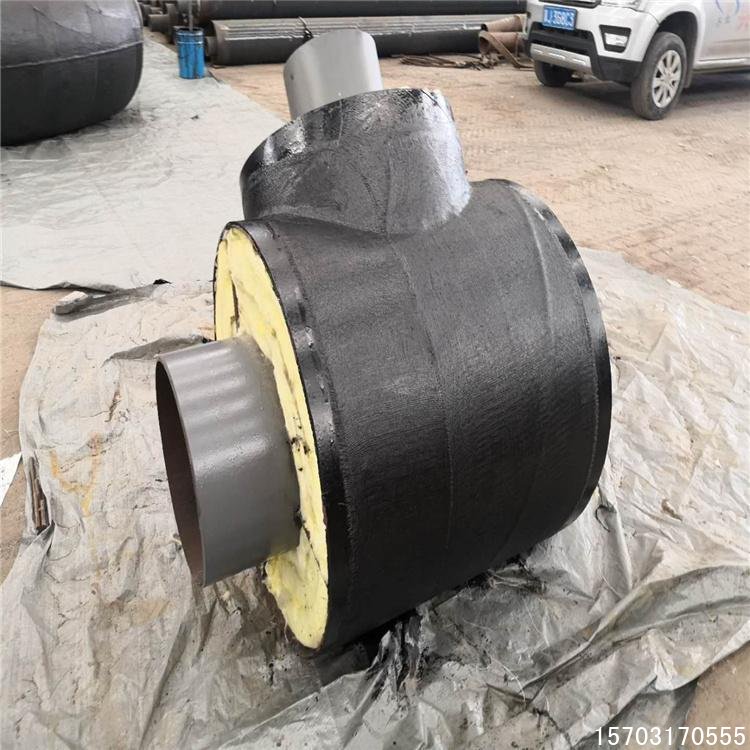

钢套钢保温三通

钢套钢蒸汽保温钢管钢套钢复合保温钢管钢套钢硅酸钙保温管钢套钢硅酸镁保温管

钢套管疏水三通直埋异径等径保温成品预制直埋蒸汽管三通分支预留

钢套钢弯头系列 出地弯头、入地弯头、补偿弯头、部切割弯头、出地弯头带疏水钢套钢固定节系列 ：钢套钢固定支架、内固定节、外固定节、内外固定节、全固定节、固定墩 钢套钢疏水节、疏水装置 钢套钢三通、钢套钢跨越三通、钢套钢大小头、钢套钢端封、外防腐：玻璃钢防腐、聚脲防腐、100%无溶剂聚氨酯防腐专业免费分析制作蒸汽管道配件工程图纸，大型CAD图纸

• 产品信息
• 产品编号： XSST-01
• 执行标准： CJ/T200-2004、CJ/T246-2007、CJ28-2004
• 技术参数：

• 输送介质	过热蒸汽、饱和蒸汽、导热油等
  设计压力	P≤2.5Mpa（2.5MPa以上我司可另行定制生产）
  设计温度	T≤350℃（350℃以上我司可另行定制生产）
  执行标准	CJ/T200-2004、CJ/T246-2007、CJ28-2004
  使用年限	不少于30年

  产品用途： 长输蒸汽管网
•

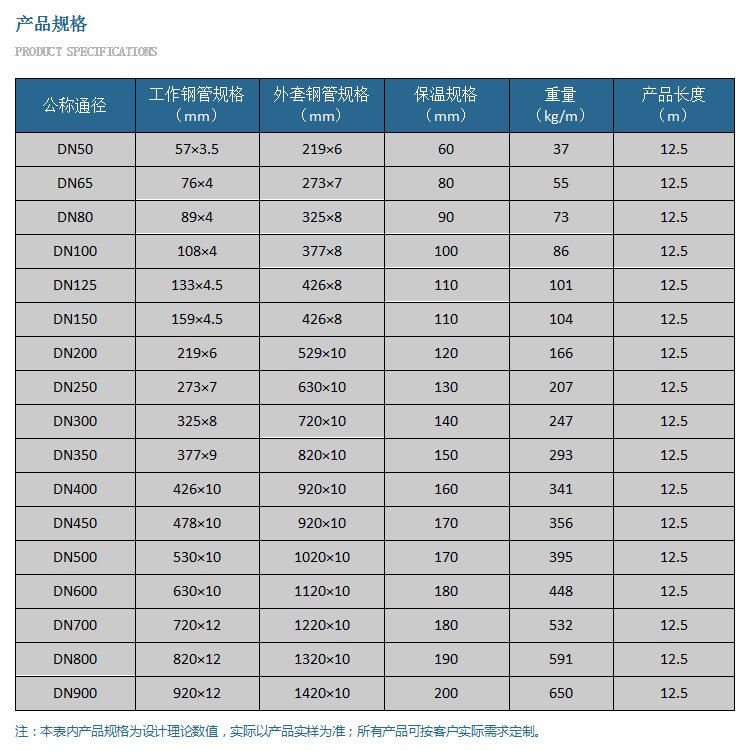

• 产品参数

  PRODUCT PARAMETERS

  1）工作钢管
  钢管种类（可选）：无缝流体管、中低压锅炉管、埋弧焊螺旋钢管、不锈钢管

  2）保温层
  材料种类（可选）：无石棉微孔硅酸钙+聚氨酯、耐高温离心玻璃棉、硅酸铝、、硅酸镁、纳米气凝胶

  3）外套钢管
  钢管种类（可选）：埋弧焊螺旋钢管、直缝焊管

  4）外防腐层
  防腐类型（可选）：环氧煤沥青、双组份聚氨酯、聚脲、3PE、环氧树脂、环氧粉末、玻璃钢树脂



  **钢套钢保温三通技术文档**

  一、引言

  钢套钢保温三通作为管道保温系统中的重要组成部分，具有优良的保温性能、良好的耐腐蚀性和较长的使用寿命。本文档旨在详细介绍钢套钢保温三通的设计原理、结构、保温材料选择、制造工艺、安装方法、使用寿命及维护管理、应用实例以及系统优化和成本分析等方面。

  二、钢套钢保温三通的设计原理与结构

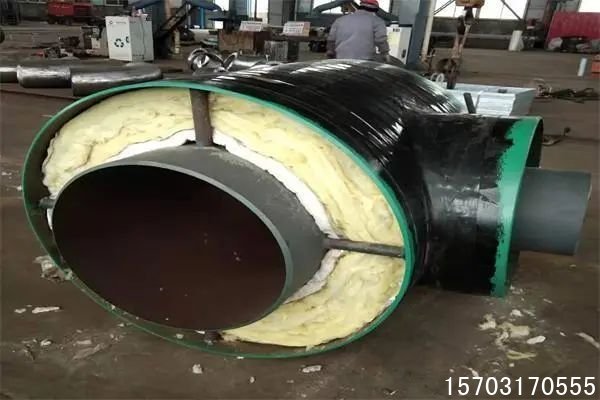

  1. 设计原理：钢套钢保温三通基于双层结构原理，内层为流通介质的无缝钢管，外层为碳钢或不锈钢材质的保护套管。两层之间填充高效保温材料，以实现良好的保温效果。
  2. 结构组成：钢套钢保温三通主要由内管、保温层和外护管组成。内管为无缝钢管，保温层为聚氨酯、岩棉或其他高性能保温材料，外护管为碳钢或不锈钢材质。

  三、保温材料的选择与性能要求

  1. 保温材料选择：常用的保温材料包括聚氨酯、岩棉、硅酸盐等。选择时应考虑材料的导热系数、密度、抗压强度、耐腐蚀性等因素。
  2. 性能要求：保温材料应具有较低的导热系数、良好的保温性能、较高的抗压强度和耐腐蚀性能。同时，保温材料应易于施工，与管道内壁和外护管之间形成良好的贴合。


  四、制造工艺及质量控制

  1. 制造工艺：钢套钢保温三通的制造过程包括内管准备、保温层填充、外护管包覆等步骤。制造过程中应严格控制材料质量、工艺参数和施工质量。
  2. 质量控制：生产过程中应对材料质量、保温层厚度、管道尺寸等进行严格检测。同时，应进行耐压试验、保温性能测试等，确保产品符合设计要求。

  五、安装方法与注意事项

  1. 安装方法：钢套钢保温三通的安装包括支架安装、管道连接、保温层保护等步骤。安装过程中应注意保持管道轴线一致、接口严密、保温层无损伤等。
  2. 注意事项：安装前应检查管道及附件质量，确保无缺陷。安装过程中应避免强烈碰撞和刮擦，防止保温层受损。安装完毕后应进行系统检查，确保无泄漏现象。

  六、使用寿命及维护管理

  1. 使用寿命：钢套钢保温三通的使用寿命取决于材料质量、施工质量和使用环境等因素。在正常使用条件下，其使用寿命可达20年以上。
  2. 维护管理：定期对保温管道进行检查和维护，及时发现和处理问题。对于保温层破损或老化严重的部位，应及时进行修复或更换。

  七、钢套钢保温三通在各行业的应用实例

  钢套钢保温三通广泛应用于石油化工、天然气输送、集中供热、市政建设等领域。例如，在石油化工行业中，钢套钢保温三通可用于输送高温、高压的油气介质；在市政建设中，可用于城市供热管道的保温。


  八、系统优化和成本分析

  1. 系统优化：通过优化保温材料的选择、制造工艺和安装方法，可以降低钢套钢保温三通的制造成本和运行成本，提高系统效率。
  2. 成本分析：钢套钢保温三通的成本包括材料成本、制造成本、安装成本和维护成本等。在设计和选择时，应综合考虑各项成本因素，确保系统的经济性和实用性。

  九、结论

  钢套钢保温三通作为一种高效、可靠的管道保温系统解决方案，在各个领域具有广泛的应用前景。通过对其设计原理、结构、保温材料选择、制造工艺、安装方法、使用寿命及维护管理等方面的详细介绍，可以为相关工程提供有益的参考和借鉴。
