饮用水用环氧树脂防腐钢管

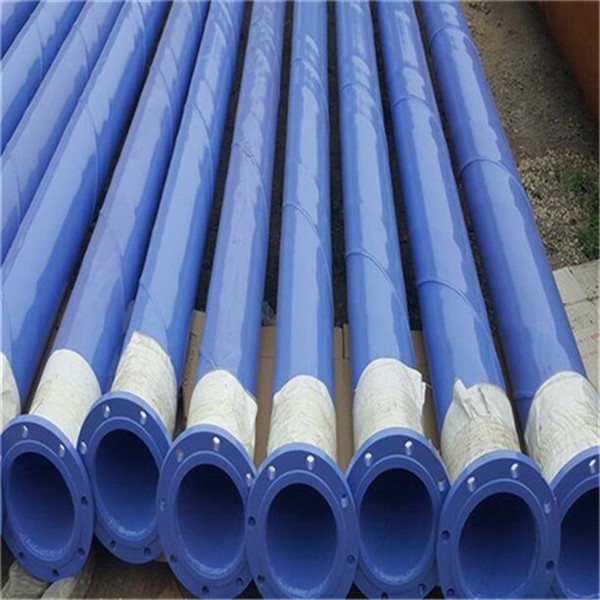

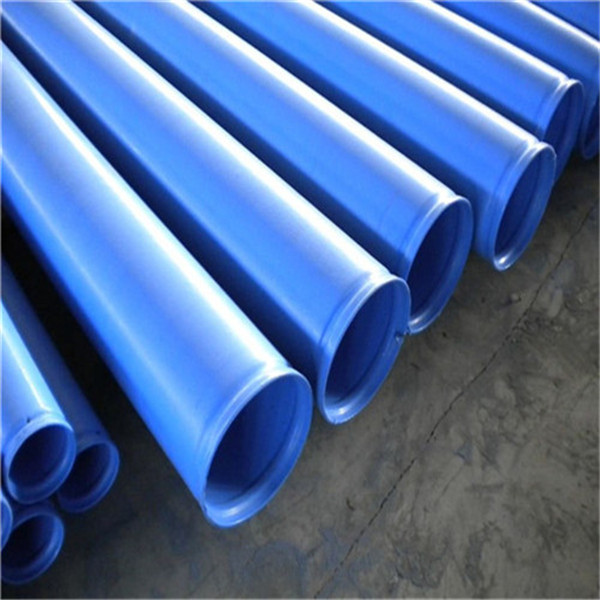

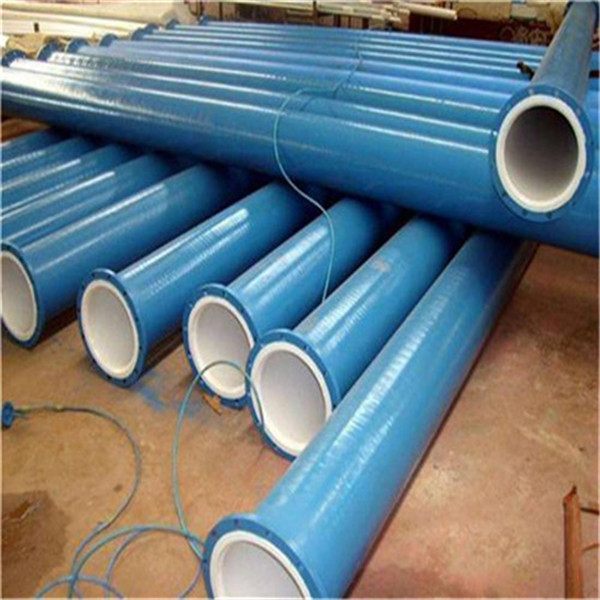

一、组成:该产品是由环氧树脂为主剂的一种双组分、高固体分的涂料.分底漆和面漆.甲组份由环氧树脂、颜料及添料、助剂组成.乙组份是以改性胺类配制的固化剂.
二、特性及应用领域:
耐久性好,环氧树脂固化后的漆膜坚韧耐水、涂膜无毒,对水无污染.附着力强,漆膜与漆膜之间都有很好的附着力.防锈耐水性能优异,采用优良的防锈原料,能保证其防锈性能.具有很好的机械强度、漆膜坚韧,具有耐磨和耐冲击性能.固体含量高,涂膜较厚.室温固化成膜.无须大型烘培设备.
广泛适用于饮水舱、水管道、水箱、水塔等供水设备的内壁涂装及砂糖、谷物的货舱内使用.也可作为游泳池、发电厂冷却塔及成装燃料油、汽油的金属、混凝土的内壁涂层.
三、技术指标:(注:耐化学试剂为底,面复合层)
项目 指标 项目 指标
漆膜外观及颜色 白色、漆膜平整 抗冲击力公斤/厘米 50
粘度(涂-4粘度计)秒 >30 附着力(划圈法)级 1
干燥时间:表干(h) <2 柔韧性(mm) 1
实干(h) 24 耐3%盐水 72h 无变化
耐10%酸、碱、盐 72h 无变化 耐油 72h 无变化
四、施工及贮存:
(1)涂装前须将物体面灰尘、油物、氧化皮、等处理干净.达到Sa 2.5级,以保证涂刷质量.施工中严禁带入水份.
(2)施工配比方法为:将甲组分大口打开,将乙组分加入甲组分内,充分搅拌均匀.熟化30分钟,即可进行涂装.
(3)此材料要求随配随用,配比后的涂料须在八小时之内用完.未配完的材料要密封保存.阴雨天或相对温度大于75%时应停止施工.对于腐蚀介质严重的部位,建议多道涂刷.
(4)产品应存放在阴凉干燥处,防止日光直接照射,隔绝火源,远离热源.贮存期为十二个月,期满后应检验各项技术指标。
