钢套钢直埋保温管技术参数
钢套钢直埋保温管技术参数:
钢套钢保温管保温结构依据滑动方式不同分为:内滑动式与外滑动式
1、内滑动式:保温结构由工作钢管、硅酸铝、减阻层、微孔硅酸钙、隔热层、不锈钢紧固钢带、铝箔反射层、聚氨酯保温层、外套钢管、外防腐层组成(基本已不使用)。

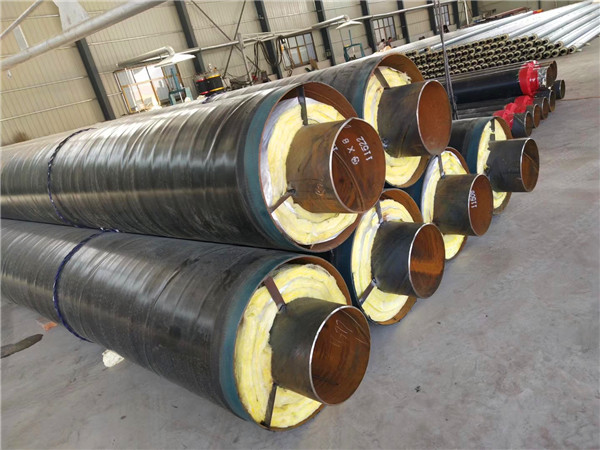

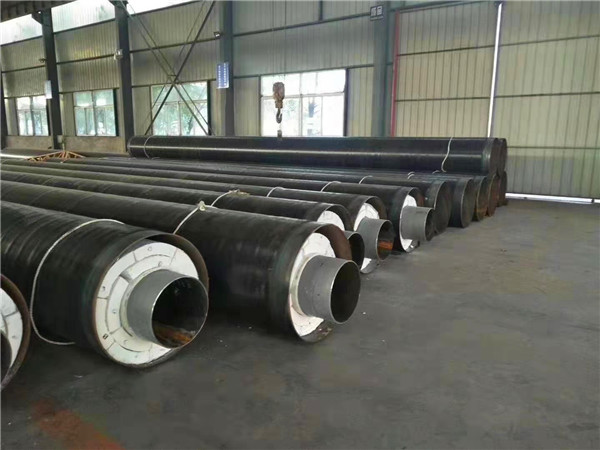

2、外滑动式:保温结构由工作钢管、玻璃棉保温隔热层、铝箔反射层、不锈钢紧固带、滑动导向支架、空气保温层、外护钢管、外防腐层组成。
1.防腐层:保护外钢管避免腐蚀物腐蚀钢管,延长钢管使用寿命。
2.外护钢管: 保护保温层免受地下水侵蚀,支撑工作管并能承受一定的外部荷载,保证工作管正常工作。
3.玻璃棉保温隔热层、空气保温层: 保证介质温度,保证外护管表面保持常温。
4.铝箔反射层: 保证有机泡沫材料不进入无机硬质耐高温层;反射耐高温层部分热量。
5.无机硬质保温层:耐高温,保证与有机保温层之间的界面温度,保证泡沫不被炭化。
6.不锈钢紧固带、滑动导向支架: 保证工作钢管热胀冷缩自由运动。
7.工作钢管:保证输送介质正常流动
轴向剪切强度 |
≥0.12MPa(23±2℃) |
连续运行温度 |
140℃ Max |
峰值运行温度 |
150℃ Max |
使用寿命 |
≥30年(保温层及外护层,工作钢管的使用寿命与水质有关) |
管端净区长度 |
200mm |
管径范围 |
DN20-DN1200 |
工作钢管执行标准 |
DN150及以下管径采用无缝钢管,执行标准GB/T8163-1999。 DN200及以上管径采用螺旋焊管,执行标准SY/T5037-2000或GB/T9711.1 |
聚氨酯保温管 温层技术参数 |
|
平均孔径 |
≤0.5mm |
闭孔率 |
≥88% |
任意位置密度 |
≥60㎏/m3 |
抗压强度 |
≥0.3MPa(10%变形条件下) |
吸水率 |
≤10%(100℃沸水,90分钟) |
低压高密度聚乙烯外护管技术参数 |
|
密度 |
≥950㎏/m3(20℃) |
炭黑含量 |
2.5%±0.5%(质量百分比) |
导热系数 |
0.43W/(m.℃) |
热膨胀系数 |
18010-6(1℃) |
熔融聚氨酯保温管指数 |
0.50~0.70g(MFI 190℃/5kg) |
拉伸强度 |
≥19MPa |
断裂伸长率 |
≥350% |
耐环境应力开裂 |
≥200h 纵向回缩率 |

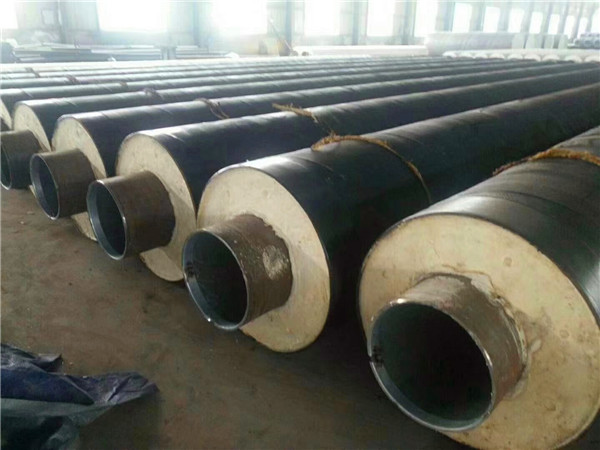

钢套钢直埋保温管是地下直埋管中的一种新敷设技术,洛阳汉普节能采用先进的高温离心玻璃棉和外护管采用玻璃钢缠绕技术,生产制作新一代预制直埋钢套钢直埋保温管道系列产品,适用输送压力2.5MPa,350℃以下的蒸汽或其它热介质。
蒸汽保温管(外滑动)的产品结构形式:蕊管(工作钢管)、有机硅耐高温漆、滑动支架、耐高温玻璃棉、铝箔反射层、空气保温层、外套钢管、缠绕玻璃钢防腐层(或环氧煤沥青漆防腐层)。
由于管道质量越来越严格,钢套钢蒸汽保温钢管是走蒸汽而用所以质量必须严格符合国家标准,钢套钢蒸汽保温钢管保温计算中,对土壤、保温材料的导热系数选取不能草率,这两个系数的选取正确与否,往往影响保温效果和管道运行安全性。土壤的导热系数在0.5~2.5w/m.k之间,跨度很大,其大小与土壤种类、含水量大小、化学成分、埋设条件等多种因素有关。
在工程设计时应坚持实测当地土壤导热系数或求助当地地质部门提供资料,认真确定土壤导热系数值。如果只根据“无资料可查时取1.5w/m.k”确定土壤导热系数不是科学的,因为不能确切反映管道所处的土壤实际情况,造成计算结果误差很大。
例如南方高水位地区和西部干燥地区的土壤导热系数值相差成倍,那么保温结构计算结果也会差异很大,如果草率计算会造成管道表面温度过高或过低,破坏管道保护层或不经济。所以,应使用当地实测土壤导热系数值来计算。
