1、保温结构钢套钢保温管保温结构依据滑动方式不同分为:内滑动式与外滑动式。

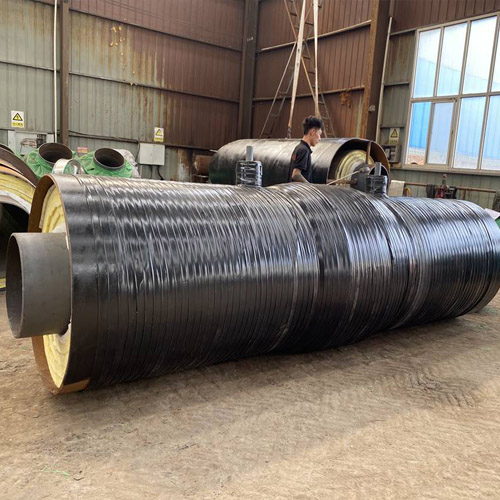

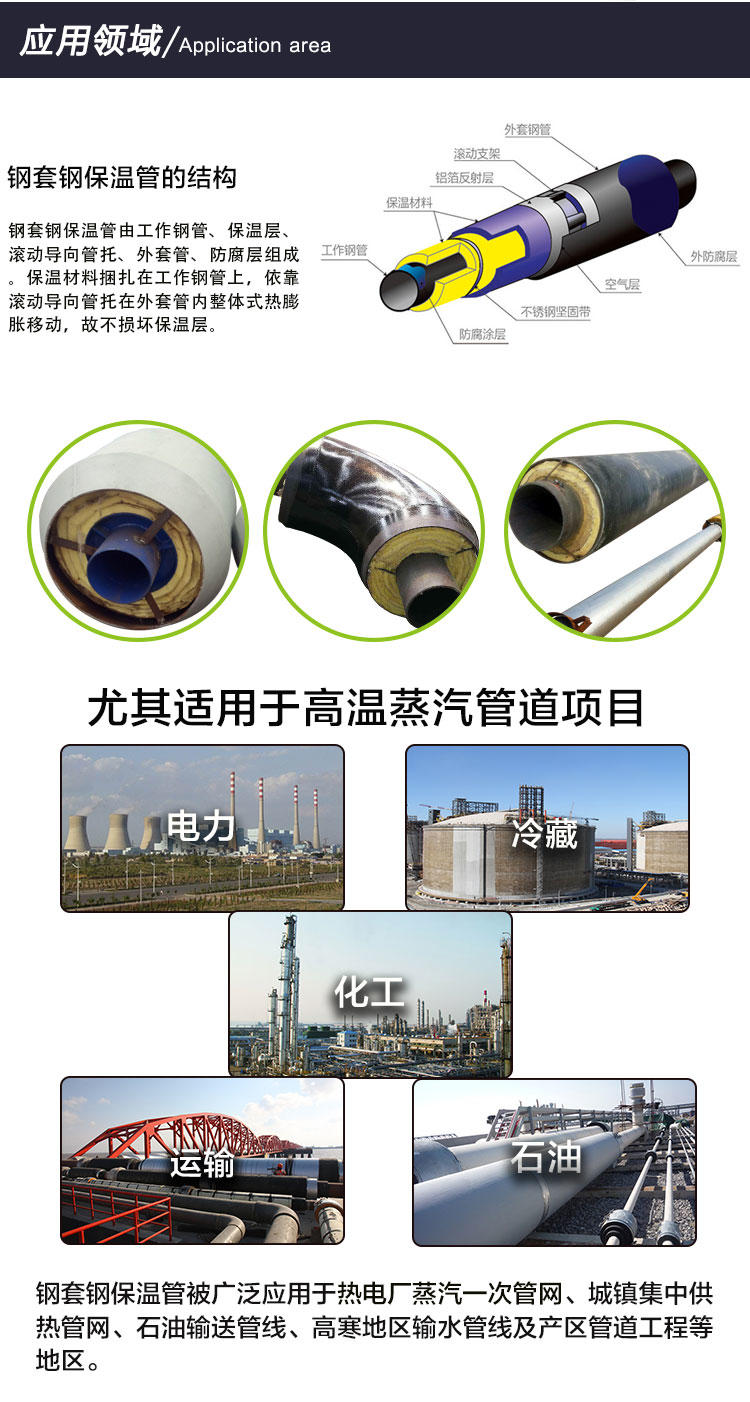

(1)内滑动式:保温结构由工作钢管、硅酸铝、减阻层、微孔硅酸钙、隔热层、不锈钢紧固钢带、铝箔反射层、聚氨酯保温层、外套钢管、外防腐层组成。
(2)外滑动式:保温结构由工作钢管、玻璃棉保温隔热层、铝箔反射层、不锈钢紧固带、滑动导向支架、空气保温层、外护钢管、外防腐层组成。
外滑动结构技术特点:
①外滑动结构由于保温层与外护管之间有一层空气层,管道在运输及施工过程中浸的水可在逐步暖管过程中排出,因而比较适合于雨量充沛、水位高的地区。但对于氯离子、硫离子等含量比较高的土壤(尤其在沿海地区),对外钢管的防腐需加强。
②外滑动结构是基于"钢地沟"的思想设计而成,可充分利用弯头进行自然补偿,降低了成本,同时减小了固定墩推力。
③将管线在固定墩处分为多个相对独立的部分,在两固定墩之间设排潮管(最好为两套),则排潮管既能排除潮湿气体,又可作为日常运行的信号管,可随时监测管网运行情况。
④外滑动结构可根据需要改造成抽真空结构。

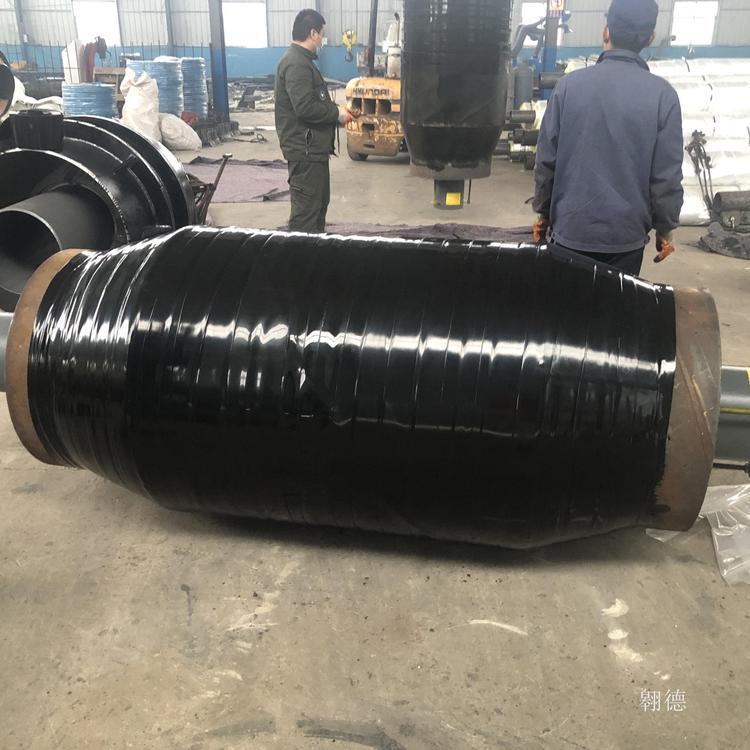

2、结构机理(1)防腐层:保护外钢管避免腐蚀物腐蚀钢管,延长钢管使用寿命。
(2)外护钢管:保护保温层免受地下水侵蚀,支撑工作管并能承受一定的外部荷载,保证工作管正常工作。
(3)聚氨酯泡沫层:保证介质温度,保证外护管表面保持常温。
(4)阻隔、反射层:保证有机泡沫材料不进入无机硬质耐高温层;反射耐高温层部分热量。
(5)无机硬质保温层:耐高温,保证与有机保温层之间的界面温度,保证泡沫不被炭化。
(6)减阻层:保证工作钢管热胀冷缩自由运动。
(7)工作钢管:保证输送介质正常流动。
3、钢套钢保温管特点(1)降低工程造价。
(2)热损耗低,节约能源。
(3)防腐,绝缘性能好,使用寿命长。
(4)占地少,施工快,有利环境保护。
(5)安全。
